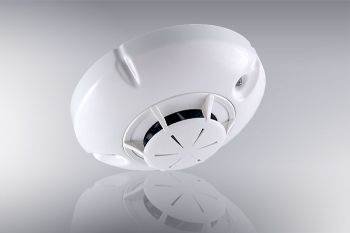

RIVELATORE TERMOVELOCIMETRICO FD8020
Il rivelatore termovelocimetrico FD 8020 è progettato per fornire un allarme immediato nel caso si verifichi un rapido aumento della temperatura oppure la temperatura nei locali protetti raggiunga la soglia prefissata. Il principio di funzionamento del rivelatore è basato sull’alterazione della resistenza ohmica nel termistore a seguito della variazione della temperatura ambiente. Il rivelatore FD 8020 deve essere montato sulle basi della serie 8000.
Tutti i rivelatori della serie 8000 sono provvisti di un dispositivo di bloccaggio del sensore per evitare rimozioni non autorizzate
Il rivelatore FD 8020 è costituito da un circuito stampato ed una camera con termistore, fissati ad una base in materiale plastico .
Entrambi gli indicatori a LED consentono una visibilità a 360 gradi e visualizzano lo stato del dispositivo in:
Modalità standby (riposo): LED spenti
Condizione di allarme: LED accesi
| Alimentazione principale | (10-30)Vdc |
| Consumo massimo a riposo | 40µA/22,5Vdc |
| Consumo massimo in allarme |
con base del tipo 8000 o 8000D: 8mA/10Vdc; 25mA/30Vdc con base del tipo 8000R, 8000DR o 8000L: 18mA/10Vdc; 55mA/30Vdc |
| Classe di temperatura | A2R (conforme a EN54-5:2000) o BR |
| Zona protetta | Diametro di 10m (conforme EN54-14) |
| Altezza di montaggio | Fino a 8m (conforme EN54-14) |
| Livello di protezione | IP 43 |
| Temperatura operativa | -10°C +55°C |
| Umidità relativa | (93±3)% a 40°C |
| Dimensioni (base inclusa) | ø100mm, h=47mm |
| Peso (base 8000 inclusa) | 100g |
| Sezione del cavo di collegamento | (0,8-2,5)mm² |
| Linea di collegamento | Due poli, cavo schermato |
